Руководство по настройке сварочного аппарата для геомембран: инженерные параметры.
Что представляет собой руководство по настройке сварочного аппарата для геомембран?

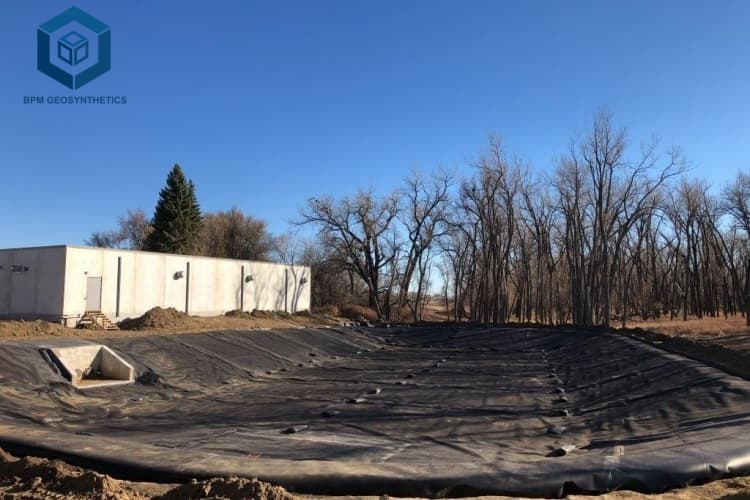

АРуководство по настройке сварочного аппарата для геомембранДанное руководство содержит критически важные инженерные параметры (температура, скорость, давление) для термической сварки швов геомембран из ПЭВП и ЛПНП. Для инженеров-строителей, подрядчиков EPC и менеджеров по закупкам понимание правильных настроек сварочного аппарата имеет важное значение для обеспечения целостности шва, прохождения разрушающих испытаний (на отслаивание и сдвиг в соответствии с ASTM D6392) и гарантирования расчетного срока службы облицовки 50–100+ лет. Данное руководство по настройке сварочного аппарата для геомембран охватывает двухдорожечную термическую сварку (горячий клин) — отраслевой стандарт для полевых швов — а также экструзионную сварку для заплаток и деталей. Ключевые параметры варьируются в зависимости от толщины геомембраны (1,0–2,5 мм), типа материала (ПЭВП или ЛПНП), температуры окружающей среды и калибровки аппарата. Неправильные настройки приводят к неполному сплавлению (холодная сварка) или деградации материала (перегрев), что в обоих случаях ведет к разрушению шва. Данное руководство содержит инженерные данные по настройке сварочного аппарата для геомембран: диапазоны температур (350–500°C), диапазоны скоростей (1,5–3,5 м/мин), настройки давления (0,3–0,6 МПа), процедуры калибровки и критерии приемки для облицовки полигонов твердых бытовых отходов, площадок для кучного выщелачивания в горнодобывающей промышленности и облицовки прудов.
Технические характеристики настройки сварочного аппарата для геомембран
В таблице ниже приведены критически важные параметры сварки для геомембран из полиэтилена высокой плотности (HDPE) в соответствии со стандартами GRI GM17 и ASTM.
| Параметр | HDPE (1,5 мм) | HDPE (2,0 мм) | LLDPE (1,5 мм) | Инженерное значение |
|---|---|---|---|---|
| Температура клина (термосварка) | 400–450 °C | 430 – 480°C | 350–400 °C | Недостаточная температура → неполное сплавление. Избыточная температура → деградация. Основная часть данного руководства по настройке сварочного аппарата для геомембран. |
| Скорость сварки | 2,0 – 2,8 м/мин | 1,5 – 2,2 м/мин | 2,5 – 3,5 м/мин | Для надлежащей теплопередачи скорость должна соответствовать температуре. |
| Прижимной ролик для сварки | 0,4 – 0,5 МПа | 0,5 – 0,6 МПа | 0,3 – 0,4 МПа | Низкое давление → плохая консолидация. Высокое давление → истончение. |
| Температура экструзионной сварки | 200–240°C | 220 – 260°C | 180–220°C | Для заплат и сварки деталей.}, |
| Испытательное давление воздушного канала | 100–200 кПа (удерживать 2–5 мин) | 150 – 250 кПа | 100–150 кПа | Падение давления более чем на 20% указывает на дефект шва. |
| Разрушающий тест на прочность при отслаивании | ≥ 90% от исходного материала (≈ 288 Н/25 мм для 1,5 мм) | ≥ 90% родителей | ≥ 90% родителей | Проверяет качество сварного шва. |
| Разрушающий тест на прочность при сдвиге | ≥ 75% от исходного материала (≈ 240 Н/25 мм для 1,5 мм) | ≥ 75% родителей | ≥ 75% родителей | Вторичная проверка. |
| Предел температуры окружающей среды: от -10°C до +40°C. | от -10°C до +40°C | от -5°C до +40°C | Экстремальные температуры требуют корректировки параметров. |
Главный вывод из этого руководства по настройке сварочного аппарата для геомембран:Для формования полиэтилена высокой плотности (HDPE) толщиной 1,5 мм требуется температура клина 400–450°C, скорость 2,0–2,8 м/мин, давление 0,4–0,5 МПа. Для формования линейного полиэтилена низкой плотности (LLDPE) требуется более низкая температура (350–400°C).
Структура и состав материала: как свойства полиэтилена высокой плотности (HDPE) влияют на параметры сварки.
Понимание свойств материала помогает оптимизировать параметры сварки в данном руководстве по настройке сварочного аппарата для геомембран.
| Свойство | ПНД | ЛПЭНП | Влияние на параметры сварки |
|---|---|---|---|
| Индекс текучести расплава (MFI) | 0,3 – 1,0 г/10 мин | 0,5 – 1,5 г/10 мин | Более низкий показатель MFI (более высокая молекулярная масса) требует более высокой температуры и более низкой скорости. |
| Температура плавления | 130–135°C | 120 – 125°C | LLDPE плавится при более низкой температуре — требуется меньшая установка клина.}, |
| Плотность | 0,940 – 0,960 г/см³ | 0,925 – 0,940 г/см³ | Для получения полиэтилена высокой плотности (HDPE) требуется больше тепла. |
| Текстура поверхности | Гладкая или текстурированная | Гладкая или текстурированная | Для создания текстуры требуется более высокое давление и немного более низкая скорость. |
Инженерное понимание:В данном руководстве по настройке сварочного аппарата для геомембран подчеркивается, что LLDPE сваривается при температуре 350–400 °C, в отличие от HDPE, который сваривается при 400–450 °C. Никогда не используйте настройки для HDPE для LLDPE — материал начнет деградировать.
Производственный процесс: как качество геомембраны влияет на свариваемость
Качество заводской сварки напрямую влияет на успешность сварки.
Компаундирование смол:Постоянная дисперсия технического углерода и пакет антиоксидантов обеспечивают равномерное плавление.
Экструзия:Допуск по толщине (±10%) влияет на теплопередачу во время сварки — для более толстых участков требуется больше тепла.
Каландрирование:Гладкая поверхность улучшает контакт клина с поверхностью. Шероховатая поверхность требует более высокого давления.
Охлаждение:Неравномерное охлаждение создает остаточные напряжения, которые могут привести к загибанию шва во время сварки.
Намотка рулона:Плотно намотанные валки могут иметь кривизну, которая влияет на выравнивание панелей во время сварки.
Документация по качеству:Данные о профиле толщины помогают корректировать параметры сварки для каждого валка.
Аналитика в сфере закупок:Для получения данных о колебаниях толщины геомембраны в соответствии с данным руководством по настройке сварочного аппарата запросите у производителя информацию о таких колебаниях — для валков с высокими колебаниями требуется более частая корректировка параметров.
Сравнительный анализ характеристик: методы сварки швов геомембран
Сравнение различных методов сварки при укладке геомембран.
| Метод сварки | Типичная скорость | Прочность шва | Метод тестирования | Лучшее приложение |
|---|---|---|---|---|
| Двухдорожечный термоизоляционный кабель (с горячим клином) | 1,5 – 3,5 м/мин | Наибольшая доля (≥ 90% от родительского компонента) | Воздушный канал + разрушительный | Полевые швы (прямые участки) — стандартные для данного руководства по настройке аппарата для сварки геомембраны}, |
| Однодорожечный тепловой | 2,0 – 4,0 м/мин | Высокий (≥ 85% родителей) | Вакуумный ящик + разрушительный | Узкие наложения, ремонт}, |
| Угловой шов экструзии | 0,5 – 1,0 м/мин (ручной режим) | Хороший (≥ 75% родительского компонента) | Вакуумный ящик + разрушительный | Заплатки, защитные чехлы для труб, детальная работа}, |
| Экструзионная плоская сварка | 0,5 – 1,0 м/мин | Хороший (≥ 70% родительского компонента) | Вакуумный ящик + разрушительный | Нахлесточные швы в ограниченных пространствах}, |
Заключение:В данном руководстве по настройке сварочного аппарата для геомембран рекомендуется двухдорожечная термическая сварка для большинства швов, образующихся на месте установки, благодаря ее максимальной прочности и возможности проведения испытаний с использованием воздушного канала.
Промышленные применения настроек сварочных аппаратов для геомембран
Для разных областей применения требуются определенные параметры сварки.
Материалы для облицовки дна полигонов твердых бытовых отходов (ПЭВП 15–2,0 мм):Двухдорожечная термическая сварка, температура 400–480°C, скорость 1,5–2,8 м/мин. Разрушающий контроль каждые 500 м шва.
Заключительные покрытия полигона (ПЭВП/ЛПЭНП 1,0–1,5 мм):Те же методы, но более низкая температура для LLDPE (350–400 °C).
Подушечки для кучного выщелачивания в горнодобывающей промышленности (полиэтилен высокой плотности 1,5–2,0 мм):Текстурированная геомембрана требует более высокого давления (0,5–0,6 МПа) и более низкой скорости.
Лагуны для очистки сточных вод (1,0–1,5 мм):Экструзионная сварка для проходов труб. Термическая сварка для швов, выполненных на месте эксплуатации.
Вторичная герметизация (1,0–1,5 мм):Небольшие участки с множеством деталей — распространенный метод экструзионной сварки.
Типичные отраслевые проблемы при настройке сварочных аппаратов для геомембран
Реальные случаи отказов, вызванные неправильными параметрами сварки.
Проблема 1: Холодная сварка (неполное сплавление) — наиболее распространенная.
Первопричина:Слишком низкая температура клина или слишком высокая скорость. Тест на отслаивание показывает разрушение клеевого соединения (чистое отделение).Решение:Увеличьте температуру на 10–20 °C или уменьшите скорость на 0,3–0,5 м/мин. В данном руководстве по настройке сварочного аппарата для геомембран особое внимание уделяется проверке настроек в начале каждой смены.
Проблема 2: Перегрев сварного шва (деградация материала)
Первопричина:Слишком высокая температура клина или слишком низкая скорость. Испытание на отслаивание показывает хрупкое разрушение и почернение материала.Решение:Снизьте температуру на 10–20 °C или увеличьте скорость. Перегретые сварные швы могут пройти первоначальные испытания, но выйти из строя при длительной эксплуатации.
Проблема 3: Загрязнение (пыль, влага), вызывающее разрушение сварного шва.
Первопричина:Шов не был очищен перед сваркой.Решение:Очистите поверхность изопропиловым спиртом и безворсовой тканью. Регулировка настроек аппарата не может компенсировать загрязнение — в соответствии с данным руководством по настройке сварочного аппарата для геомембран необходима надлежащая подготовка поверхности.
Проблема 4: Неравномерность сварного шва из-за неравномерности толщины.
Первопричина:Толщина геомембраны варьируется более чем на 10% по всей длине рулона. Теплопередача неравномерна.Решение:Отбраковывайте валы с чрезмерными колебаниями толщины. При незначительных колебаниях отрегулируйте скорость в зависимости от толщины.
Факторы риска и стратегии предотвращения при сварке геомембран
Риск: Сварка в холодную погоду (< 0°C):Быстрое охлаждение снижает качество плавления.Смягчение:Увеличьте температуру клина на 10–20 °C, уменьшите скорость на 0,3–0,5 м/мин. Используйте обогреваемые камеры для сварочного оборудования.
Риск: Сварка при сильном ветре (> 25 км/ч):Ветер охлаждает зону сварки, предотвращая загрязнение пылью.Смягчение:Используйте ветрозащитные экраны. Прекратите сварочные работы при сильном ветре.
Риск: Не допускается проведение разрушающих испытаний пластовых швов:Необнаруженные холодные сварные швы.Смягчение:Минимум 1 разрушающий образец на каждые 500 м шва для каждого типа сварного шва. Испытание проводится по стандарту ASTM D6392.
Риск: Неоткалиброванный сварочный аппарат:Показания температуры неточны.Смягчение:Калибровку следует проводить в начале каждой смены с помощью поверхностного пирометра, установленного на клине.
Руководство по закупкам: Как определить требования к сварочному оборудованию для геомембран
Следуйте этому контрольному списку из 8 шагов для принятия решений о закупках в сегменте B2B, основанному на данном руководстве по настройке сварочного аппарата для геомембран.
Необходимо требовать наличия сертифицированных сварщиков:Сертификация IAGI или GRI. Подтвердите опыт работы с геомембраной определенной толщины и типа.
Укажите сварочное оборудование:Двухканальный термосварочный аппарат с регулировкой температуры (±5°C), индикатором скорости и манометром. Для получения более подробной информации см. сварочный аппарат для экструзии.
Требуются записи о калибровке:Ежедневная проверка температуры с помощью поверхностного пирометра. Необходимо вести журнал калибровки.
Укажите периодичность разрушающих испытаний:Минимум 1 образец на каждые 500 м шва для каждого типа сварного шва. Образцы берутся из сварных швов на месте эксплуатации, а не из контрольных полос.
Определите критерии приемки:Отслаивание ≥ 90% от прочности исходного материала, сдвиг ≥ 75% от прочности исходного материала, пластическое разрушение (отсутствие хрупкого разрушения).
Необходимо проводить неразрушающий контроль 100% швов:Испытание воздушным каналом для двухдорожечной сварки (100–200 кПа, выдержка 2–5 мин). Вакуумная камера для экструзионных сварных швов.
Закажите пробную сварку перед установкой:Проведите испытание сварного шва на контрольной панели, используя реальный материал и настройки оборудования. Перед началом серийной сварки проведите разрушающие испытания.
Включите в договор экологические ограничения:Сварка запрещена при температуре ниже -10°C, выше 40°C, в дождь или при ветре > 25 км/ч без защитных кожухов.
Пример из практики инженерного исследования: Настройки сварочного аппарата для геомембран в защитном слое полигона твердых бытовых отходов.
Тип проекта:Нижний слой покрытия для полигона твердых бытовых отходов (полиэтилен высокой плотности 1,5 мм).
Расположение:Средний Запад США.
Размер проекта:100 000 м².
Используемые настройки сварочного аппарата:Температура клина 430°C, скорость 2,4 м/мин, давление 0,45 МПа. Температура окружающей среды 15–25°C.
Контроль качества:Калибровка проверяется каждые 2 часа. Пробы для разрушения отбираются каждые 250 м (отслаивание: 310–340 Н/25 мм, сдвиг: 260–290 Н/25 мм). Проводится испытание всех швов методом пневматического канала (200 кПа, выдержка 3 мин — без падения давления).
Результаты:За 5 лет эксплуатации не было зафиксировано ни одного случая разрушения швов. Этот случай демонстрирует, что следование инструкциям по настройке сварочного аппарата для геомембран, включая надлежащую калибровку и тестирование, предотвращает разрушение швов.
Часто задаваемые вопросы: Руководство по настройке сварочного аппарата для геомембран
В1: Какова стандартная температура сварки для геомембраны из полиэтилена высокой плотности толщиной 1,5 мм?
Для двухсторонней термической сварки рекомендуется температура 400–450 °C. Начните с 425 °C и корректируйте ее в зависимости от результатов испытаний на отслаивание. Это ключевой параметр в любом руководстве по настройке сварочного аппарата для геомембран.
Вопрос 2: С какой скоростью должен перемещаться сварочный аппарат для геомембран?
Для полиэтилена высокой плотности (HDPE) толщиной 1,5 мм: 2,0–2,8 м/мин. Для пленки толщиной 2,0 мм: 1,5–2,2 м/мин. Скорость должна соответствовать температуре — более низкая скорость требует более низкой температуры, более высокая скорость — более высокой температуры.
В3: Какое давление необходимо для сварки геомембран из полиэтилена высокой плотности (HDPE)?
Для гладкой полиэтиленовой пленки высокой плотности (HDPE) толщиной 1,5 мм требуется давление 0,4–0,5 МПа (4–5 бар). Для текстурированной геомембраны требуется более высокое давление (0,5–0,6 МПа).
Вопрос 4: Как узнать, правильно ли установлена температура сварки?
Проведите испытание на отслаивание (ASTM D6392). Правильный сварной шов демонстрирует пластическое разрушение со следами растяжения (сужением) и прочностью на отслаивание ≥ 90% от прочности основного металла. Холодный сварной шов демонстрирует чистое разделение (адгезионное разрушение). Перегретый сварной шов демонстрирует хрупкое разрушение.
В5: В чем разница между параметрами сварки HDPE и LLDPE?
LLDPE плавится при более низкой температуре — температура плавления клина составляет 350–400 °C, в отличие от HDPE, где она составляет 400–450 °C. Использование настроек для HDPE при работе с LLDPE приведет к деградации материала. В данном руководстве по настройке сварочного аппарата для геомембран подчеркивается важность проверки типа материала перед установкой параметров.
В6: Как часто следует калибровать сварочный аппарат?
В начале каждой смены и после любой регулировки температуры используйте пирометр для измерения фактической температуры клина — показания на дисплее могут быть неточными. Калибровка имеет решающее значение для данного руководства по настройке сварочного аппарата для геомембран.
В7: Можно ли производить сварку в холодную погоду?
Да, сварка до -10°C возможна с корректировками: увеличьте температуру клина на 10–20°C, уменьшите скорость на 0,3–0,5 м/мин. Используйте нагреваемые камеры. Не сваривайте при температуре ниже -10°C.
В8: Что такое проверка методом воздушного канала для двухслойных сварных швов?
Создайте давление в канале между двумя сварными швами до 100–200 кПа. Поддерживайте давление в течение 2–5 минут. Падение давления более чем на 20% указывает на наличие утечки — сварной шов необходимо отремонтировать.
В9: Какова минимальная частота разрушающих испытаний швов геомембран?
В соответствии со стандартом GRI GM17, необходимо отбирать минимум 1 образец на каждые 500 м шва каждого типа сварного шва в день. Для ответственных применений (например, облицовка днищ полигонов твердых бытовых отходов) рекомендуется отбирать 1 образец на каждые 250 м.
В10: Как настроить сварочный аппарат для экструзионной сварки заплаток?
Температура экструзии: 200–240 °C для ПЭВП. Предварительно нагрейте подложку с помощью фена. Выдавите экструзию на подготовленную (очищенную, сухую) поверхность. Прижмите силиконовым валиком. Проверьте в вакуумной камере.
